MONITOR M20 A PROTEZIONE POMPE CONTRO LA MARCIA A SECCO
Le pompe di trasferimento e di processo, per marciare senza problemi devono evitare la marcia a secco (vale a dire in assenza di liquido pompato) o in presenza di cavitazione (formazione di gas all'interno del corpo pompa). Questi eventi, se non tempestivamente segnalati possono comportare progressivamente, in un tempo piu' o meno breve, problemi di natura meccanica (usura accelerata dei componenti fino alla distruzione delle tenute di contenimento) e nel caso delle pompe a trascinamento
Date le dimensioni minime, lo strumento e' facilmente installabile a quadro o in zona sicura all' interno dei cassetti MCC (montaggio a guida DIN 35mm.) A differenza di strumentazione convenzionale a contatto con il liquido (pressostati, flussostati, sensori) non è' soggetto ad usura/corrosione/abrasione, non necessita fori nelle tubazioni o costose modifiche intrusive. Non è starabile nel tempo, rappresentando la soluzione piu' affidabile per la protezione di pompe e macchine rotanti collegate ad un motore elettrico. Il monitor M20 è efficace anche in caso di pompe accoppiate a motori elettrici di piccola potenza.
magnetico la non remota eventualità di dovere sostituire interamente la macchina. In termini economici cio' diventa eccessivamente oneroso e, se a causa della pompa in panne, viene interrotto un processo di produzione, il danno economico diventa molto piu' rilevante.

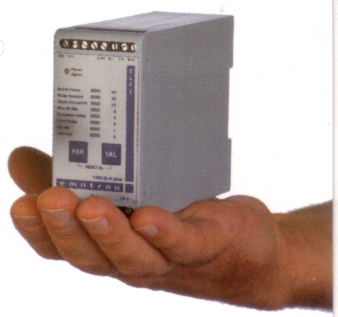

M10
M20

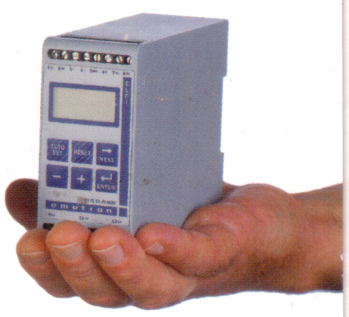

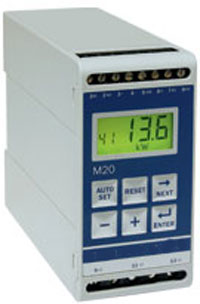

M20 MONITOR CONTRO LA MARCIA A SECCO
MONITOR M20 INSTALLATO A QUADRO (DIN RAIL 46277)
PRINCIPIO DI FUNZIONAMENTO
Il monitor M20 e la versione
M20 SCHEMA ELETTRICO DI COLLEGAMENTO
minore M10 utilizzano il motore elettrico della macchina come sonda per calcolare in continuo, mediante un particolare algoritmo (brevettato) la potenza utile instantanea consegnata all'albero del motore. Tale parametro rispecchia la coppia resistente, cioe' (nel caso della pompa) , la precisa corrispondenza di portata e prevalenza. Quando si verifica l'anomalia di marcia della pompa o della macchina controllata, lo strumento dà un segnale di allarme. Onde evitare interventi indesiderati e' sufficiente impostare un ritardo alla risposta ( regolabile), in modo che l'arresto della macchina avvenga solo in presenza di cause distruttive e non
per disfunzionalità a carattere transitorio. Sul display digitale dello strumento sono visibili in continuo tutti i parametri: potenza assorbita pompa (Kw/percentuale di Kw), tensione di alimentazione (V), amperaggio misurato al motore (A), indicatore dei temporizzatori (S).
Una volta collegato, secondo lo schema elettrico in dotazione, la programmazione dei monitors M20 e della versione M10 e' molto semplice. E' sufficiente premere il tasto AUTO SET ed in appena 3 secondi conseguirete i livelli di allarme e di arresto della pompa (o macchina controllata), calcolati automaticamente dallo strumento, sulla base del carico corrente rilevato.
ALCUNI ESEMPI DI INSTALLAZIONE
- POMPE CENTRIFUGHE
- POMPE PERIFERICHE
- POMPE A TRASCINAMENTO MAGNETICO
- POMPE A LOBI E INGRANAGGI
- POMPE IN GENERALE
- AGITATORI
- VENTILATORI
- MACCHINE CON CINGHIA DI TRASMISSIONE
DIMENSIONI MONITOR M20 (peso 0,35 Kg)
| ALIMENTAZIONE |
3X100-240 VAC, 3X380-500 VAC, 3X525/690 VAC |
| FREQUENZA |
50-60 Hz |
| RANGE OPERATIVO |
MOTORI PER POTENZE DA 1 A 55 Kw (oltre a richiesta) |
| DETECTOR CORRENTE |
T.A. tipo: CTM010-CTM025-CTM050-CTM100 |
| RITARDO ALL'AVVIAMENTO |
1-999 sec. |
| RITARDO ALLA RISPOSTA |
0,1-500 sec. |
| TEMPERATURA FUNZIONAMENTO |
-20 +50 (°C) |
| CONFORMITA' ELETTRICA |
IEC 947-5-1 |
| CERTIFICATI E NORME |
EMC EN50081-1, EN50081-2, EN50082-1, EN61000-6-2 |
